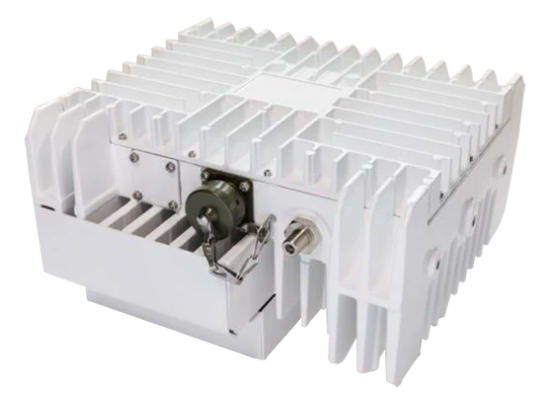

Norsat ELMTBC050HT-SF-D C波段BUC
發布時間:2024-10-17 10:07:38 瀏覽:627
Norsat ELMTBC050HT-SF-D C波段BUC的詳細參數如下:
1. 輸出頻率
輸出頻率:5.850 6.425 GHz
額定輸出功率:50W
內部參考:是
2. 射頻規格
增益平坦度(54 MHz內):1.5 dB
全頻帶增益平坦度:4 dB
溫度增益平坦度:4 dB
輸入VSWR:最大2:1
典型線性增益:73 dB
P1dB輸出:+47 dBm(最小值,溫度變化下)
帶內雜散輸出:-60 dBc
帶外雜散輸出:-50 dBc
輸出VSWR:最大2:1
相位噪聲100 Hz偏置:最大-65 dBc/Hz
相位噪聲1 kHz偏置:最大-75 dBc/Hz
3. 電氣規格
最大電流消耗:290W DC
電源需求:+36到+60V DC
4. 接口規格
頻率感應:非反轉
IF連接器:F型連接器
無M&C功能
5. 環境規格
濕度:最高100%
防護等級:IP54
工作溫度:-40°C到+60°C
存儲溫度:-40°C到+75°C
6. 物理規格
內部功能:當本振未鎖定時,鎖定探測器關閉發射
產品尺寸:220 x 195 x 138 mm
產品重量:6.0 kg
這個BUC適用于C波段的通信,具有高功率輸出,適合在各種惡劣環境下使用,特別適合戶外衛星通信設備的部署。
推薦資訊

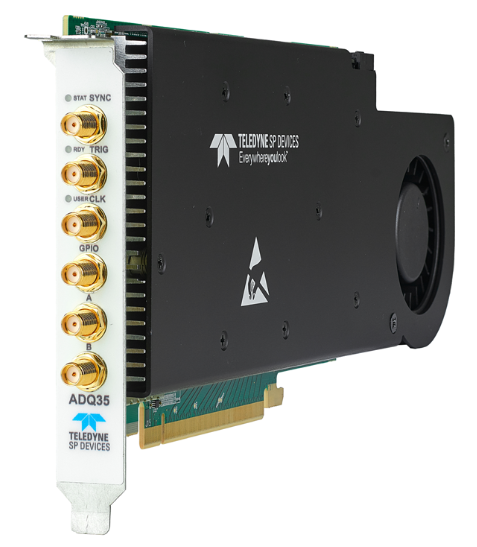

Teledyne SP Devices的ADQ35是一款高性能、12位、10 GSPS數字化儀,內置Xilinx Kintex Ultrascale KU115 FPGA,適用于多種應用。主要特點包括12位分辨率、5或10 GSPS采樣率、14 GB/s數據傳輸速度。主要應用領域包括光學掃描、激光雷達、科學儀器等。
